－計測実例－
|
|
|
|
|
| Magical
IPとは！
-汎用画像解析ソフトウェア-
|
下図をクリックすると拡大します。
 |
マジカルＩＰは、画像解析や粒子解析に用いられるソフトウェアです。使用目的としては画像中に存在する粒子の統計データを算出することです。その用途は、限りなく広い分野において利用できる非常に便利なソフトウェアです。
画像中に存在する粒子は、細胞・細菌・粉末の微粒子からキズやシミ・錆など（顕微鏡・超音波・CTスキャン像並びにデジタルカメラ・ファイバースコープ）撮影されて得た画像情報を検査対象として解析､その対照データから求めたい情報を抽出､データ算出してその結果をExcelで活用できます。
計測は､画像データから得られる「その数・面積・領域、周囲長、重心、円形率｣を数値データ分析に置き換え、CSVテキスト形式でそれぞれWordやExcelでレポートとして活用できる汎用ツールです。
|
|
|
 |
|
OS |
Windows
XP/Vista/
7
|
|
CPU
|
32ﾋﾞｯﾄのプロセッサ又は、64ﾋﾞｯﾄのプロセッサ
|
|
memory |
512MB以上
|
|
HDD |
15GB以上の空き領域
がある20GBのHDD
|
|
|
画像の入力は､測定機器によって異なるため､すべて画像ファイル経由となります。電子・光学顕微鏡のCCDや
デジタルカメラ・イメージスキｬナからの写真入力は 24ｂｉｔ BMP 形式のファイルフォーマットで行います。
また､電子顕微鏡装置側で電子線強度をテキストファイルに出力できる場合は､テキストファイルにして入力
を行います。
|
| 用途目的
【画像処理で得られた粒子を数値データとして解析】 |
| 研究・分析 |
血球・細胞・細菌・DNAなどの分析・等 |
| 製造・検査 |
キズ・汚れ・変色・気泡・異物等の検査 |
| 植物生育統計 |
葉の虫食い、寄生虫などの統計データ、昆虫、害虫 |
| 生物の調査 |
皮膚カビ・細菌などの病原菌の種類、等 |
| 鉱物資源の測定 |
化石・鉱石､研磨形状や気泡など測定 |
| 画像中の色分け |
レントゲン像・他､画像中に色付け表示し検査ミスを取り除く |
| 生活環境の測定 |
家ダニ・カビ等､アトピーの原因 |
|
|
「これまでにマジカルIPが使用されて来た素材・業種関連の実例｣
研磨に関する粒子の配合率やホーニングの気泡、砥石粒子の分布、化粧品、洗剤、農業に関連する植物の生産・生育管理として「葉の虫食い状態や土壌の粒子、果実や種の新種検査並びに食材関連、下水道はヒューム管などのクラック検査、砂丘の分布等用途範囲が広く、また、デジタルカメラの普及に伴い一般の方々に利用されております。
その他にも､酒造・醸造メーカー､製粉会社､医薬の錠剤の分類作業､工業では製鉄､化学、鉄道、自動車、窯業、金属、製紙会社、建設会社、ゴム関連、繊維関係など業種に限定されず様々な分野で活用されております。また、スーパーや一般家庭でも利用され始めたMagical
IPは､価格の安さと汎用性のある魅力的なソフトウェアとして受け入れられております。気軽な気持ちでお使い頂ければと思っております。 |
|
| 電子・光学顕微鏡､CTスキャン､デジタルカメラ､スキャーナ、ファイバースコープ等､画像 |
| ●画像の入力 |
| |
BMP形式の画像ファイル
テキスト形式レベルファイル（カンマ区切り）
RGB形式バイナリー画像ファイル |
|
| ●粒子抽出の前処理 |
| |
カラー像のグレー変換
線形バックグランド補正（水平、垂直）
レベル値反転補正
カスタムフィルタ（スケール、オフセット対応 3*3）
メディアンフィルター
ピクセル任意角回転補正
ピクセル反転補正（水平、垂直） |
|
| ●粒子抽出 |
| |
レベル平均での抽出
上限下限レベル値指定による抽出
色相領域指定による抽出
ｘｙ色度相関の領域指定による抽出 |
|
| ●粒子加工 |
| |
細線化
孤立点の除去
拡張・収縮
画像間論理演算(AND,OR,XOR,NOT) |
|
| ●データ出力 |
| |
粒子情報（面積、領域、周囲長、重心、円形率）CSVテキスト形式
レベル値情報CSVテキスト形式
レベル値情報RGB4byteバイナリー形式
プロファイル情報CSVテキスト形式
ビュー画像BMP形式
シュードカラーテーブルデータ |
|
| ●イメージビュー |
| |
マルチウィンドウ
拡大縮小表示
カラーバー表示
プロファイル断面レベル値および線長計測
シュードカラー表示（スムース、ステップカラー対応）
マウスナビゲーション（実寸法位置計測、レベル値参照）
パラメータ設定（実寸法指定 km,m,cm,mm,um,nm,Å対応）
クリップボードへビューの貼付け |
|
|
|
細胞の形状を抜き出せ
粒子解析では､粒子の抽出手段が問題となりますが､マジカルIPなら豊富な機能を使えば､こんな抜き出し方も可能です！それでは細胞の数を数えましょう。
|
|
|
レべル値での抽出は基本
レベル値の低い部分のみを､細胞壁が確認できるくらいに適当に抜き出します。カラー画像の場合は色合いなどで抜き出すのもヨシ！
|
|
|
細線化で線のダイエット
適当に抜き出した細胞壁は線の中央で分かれていると考えて､細線化処理で線の中央を抽出します。するとこんなにすっきり。
|
|
|
反転すれば粒子が現れる
中央線以外の部分は細胞なので､レベル値を反転すれば細胞が現れます。
|
|
|
計測開始！
粒子計測処理を実行します。計測データをExcelに読み込み解析したところ､62個の粒子が計測されました。面積が200万画素以下の物はノイズだとした場合の合計は40個でした。
|
| 可視化・数値化
|
可視化（ビジュアリゼーション）は､数値化したデータを見て解りやすい表現で処理する方法です。読み込んだ独自の画像データを､さまざまな表示方法で表示させて､その値を数値化すると見えない部分が見えてきます。
そのデータをグラフに表現したり､連続表示による経事変化､また輝度値のデータ確保､解析の取込み､粒子の計測などが行える仕様になっています。 |
| －ビジュアライズ機能－ |
| 以下のサンプルは、Magical
IPを使ってレントゲン像にマッピングした例です。色付け機能は大きくステップとスムースの２つのモードがあり、ステップではアニメ調にはっきりとした表現ができるため、各色の面積率を計測することができます。カラーテーブルは２～６４色まで自由な設定ができ、作ったカラーテーブルはセーブすることができます。マッピング画像をファイルとしてセーブしたり、拡張メタファイル形式でクリップボードに転送できますので、ワープロと連携して報告書の作成にも最適です。
|
|

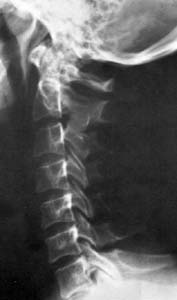

白黒マッピング
|

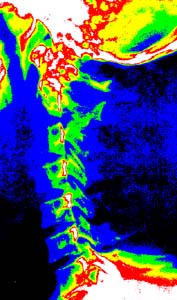

ステップマッピング
|

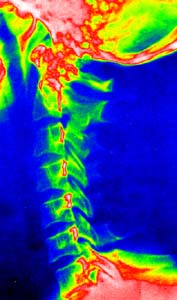

スムースマッピング
|
|
|
|
|
| サポート（ユーザー登録の方法）
|
◎ご購入にあたり必ずユーザー登録をしてキーコードの発行を受けて下さい。
Magical IPの購入者使用権は、一台のコンピュータに対し一本です。
複数台の使用はコンピュータの台数に比例します。
Magical IP購入後に、同梱のユーザー登録書でFAX登録（FAX：03-3794-5190）します。
ユーザー登録書にシリアルナンバーとパスワード、その他必要項目を記入してFAXして下さい。
Magical
IPをお買い上げ頂いたお客様のご意見は、e-mailを窓口にて受け付けておりますので
magical@magicalart.co.jpまでお寄せください。
|
 キーコード発行のページはこちら
|
| ソフト価格
(価格には消費税が含まれています。) |
|
Magical
IP 価格表
|
| Magical
I Pro |
138,240円（総額表示・内税額10,240円）
|
|
